Vapa- ja kaikuluotainteline -projekti

[Ahvenana]

Itselläni on ollut jo pidemmän aikaa haavena ostaa peruskaiku. Päädyin Eagle Cuda 300:n, halvan hinnan ja käytettävyyden vuoksi. Noh, tämä tietysti kirvoitti suunnittelemaan jo vapa- ja kaikutelinettä. Vene jolla kalastan on soutuvene, jossa jonkun verran korkeammat laidat kuin normi soutuveneessä. Kahdet hankaimen paikat edesauttavat telineen sijoittamista. Keskimmäisiin hankaimiin tulisi tämä teline kiinni siten, että alumiiniputkeen tai vst. putkeen kiinnitetään sekä kaksi vapatelinettä että kaiku, lähellä käyttäjää ja helpommin luettavissa läheltä. Kolmannelle telineelle varaus. Kaiku telineen oikeaan laitaan kiinni ja myös putken oikeaan laitaan anturin korkeutta käsisäätöinen teline.

Akun arvelin sijoittaa veneen kuskin penkin alle, jossa on just passeli tila. Tosin akulle pitää ostaa oma laatikkonsa, jonka tarvittaessa estää ja kestää (toivottavasti) mahdollisen vedenpaisumuksen
Kaikkineen tarvikkeineen hinnaksi olisi tuossa noin 174€ poislukien putkimateriaalit ja kiinnikkeet. Ne kun aika suurella todennäköisyydellä löytyvät appiukon varastosta. Ja eiku kauppaan... ja nikkaroimaan.

[jänis]

Hyvältä kuulostaa! Laitappa kuvia kun alat nikkaroimaan.
Ittekin tarttis heherä soutupaattiin vapa telineet joisa saisi säilyttää vapoja pystyssä!
Paatissa kun on aina liikaa tavaraa. Saisi ees vavat pois "lattioilta".

[Ahvenana]

'pöytälaatikko-kuva'

Toi U:n muotoinen hökötys kuvaa venettä, teline hankaimissa, suora alumiiniputki telineineen, jonka päässä käsisäätöinen anturin lasku-&nostoteline.

[Jarski]

Aika hyvän näkönen "monitoimikeskus" kyllä tulossa. Toivotaan että kaiku toimii hyvin tuollain sivuasennuksessa, oma Cuda128 ei ainakaan ihan häiriöittä skannaillut. Minkäskokoista akkua meinasit? Jos tulee pelkästään kaiun käyttöön ni osta mahdollisimman pieni, ittellä oli joku 7Ah mp-akku ja ei tyhjentynyt nimeksikään kesän aikana

[Tonnikala85]

Mulla kans pelkästään kaikua varten tuollainen noin 7Ah lyijyhyytelöakku, ei oo väliä kuinka päin asentaa eikä lähde mitään liemiä pois.

Ollut nyt tuos kaiku käytös kolme kesää ja edelleen tuntuu toimivan ja pitävän varauksen, viime kesästä lähtien ollut mottorissa kiinni, että moottorin laturi lataa akkua koko ajan.

Talvella akun lataus ja sitten Jääkaappiin talveksi, näin neuvottiin akkuliikkeessä, että kestää pidempään kun pitää ladattuna mahdollisimman viileässä tuon akun, kuitenkin plussan puolella pitää olla.



Varmasti ihan toimiva ratkaisu tuo teline, kun pitää saada kuitenkin irtikin helposti

[katchu]

Itselläni on vapateline toteutettu samalla periaatteella pulpettiveneeseen. Ruuvasin kakkosneloseen hankaimet vanhoista airoista ja 4 kpl putkenpätkiä. Kaikuluotainta siihen ei ole asennettu sillä asensin sen ratin luokse. Tuo rakennelma on ollut jotain ~5-vuotta ja kestänyt tähän asti vallan mainiosti. Alun perin tuon oli tarkoituksena toimia vain kunnes keksin järkevämmän ratkaisun mutta kun on kestäny niin en ole viittiny hommata parempaakaan. Nopea ja helppo tehdä. Tarvikkeet löytyi jo valmiiksi joten niistäkään ei tullut kustannuksia.

Huomattavasti järkevämpää olisi tehdä ko. vapateline metalliputkista. Teline voisi koostua vaikkapa kolmesta eri putkesta, kahdesta paksummasta ja yhdestä ohuemmasta. Paksummat putket olisivat laidoilla ja niitä yhdistäisi se ohuempi putki. Näin saataisiin vapateline jonka pituus olisi säädettävissä (voisi käyttää useammassa eri veneessä) ja se menisi suhkot pieneen tilaan (osat voisi irroittaa toisistaan joten kuljetuspituus vähenisi).

Periaatteessa tuohon voisi lisätä myös pieniä koukkuja johon ripustaa työkaluja (kuten pihdit ja vaaka, olisi helposti saatavilla) sekä mitan (näkisi nopeasti onko kala alamittainen). Mittana voisi käyttää vaikkapa ompeluliikkeissä myytävää mittanauhaa.

[Ahvenana]

Aika hyvän näkönen "monitoimikeskus" kyllä tulossa. Toivotaan että kaiku toimii hyvin tuollain sivuasennuksessa, oma Cuda128 ei ainakaan ihan häiriöittä skannaillut. Minkäskokoista akkua meinasit? Jos tulee pelkästään kaiun käyttöön ni osta mahdollisimman pieni, ittellä oli joku 7Ah mp-akku ja ei tyhjentynyt nimeksikään kesän aikana

Psy suositteli Biltemasta lyijyakkua 12V / 7 Ah mp-akkua, eikä ole hinnalla pilattu. 18.99€, laturi oli vain turkasen kallis, melkein 70€.

Tuota Katchun lautaideaa voi toisaalta kehitellä vielä lisää. Ja siihen sais ton kaiunkin helpommin kiinni, mutta koko systeemin liikkumattomuus voi olla kyllä ongelma. Pelkkien hankaimien kiristysruuvien varaan sitä ei voi jättää, tulee liikaa vääntö eri suuntiin. Ja vanhassa veneessä voi sitten vääntömomentin aikaansaamana tulla erinäköisiä irtautumisia... Vapateleiksi voi laittaa suuremmasta sähkärin putkesta "telineet". Hhhmmm... tätäkin vaihtoehtoa pitänee miettiä, mutta todennäköisesti päädyn tuohon alumiinivaihtoehtoon. Ehkä...

[Tonnikala85]

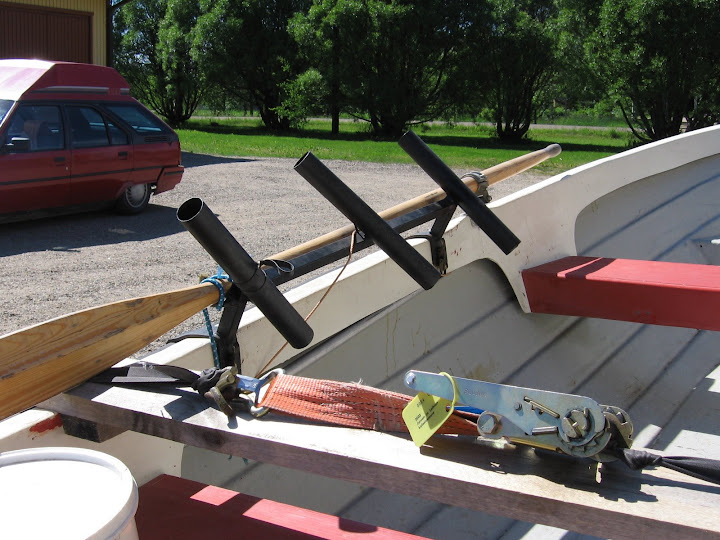

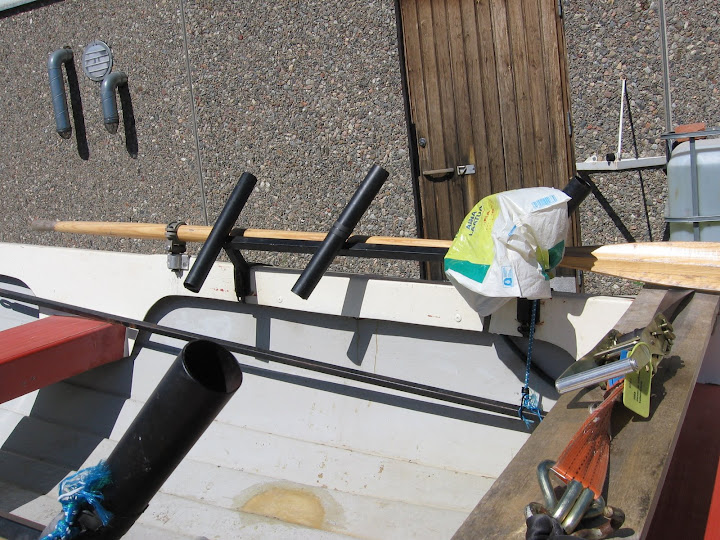

Itellä on tällainen versio vapa/ kaikutelineestä. niin ja onhan tuossa vielä airotelinetkin samassa.








Eli ovat rautaa ja lattaraudasta tehty selaiset "koukut" mitkä saa kääntää laidan ulkoreunuksen ympäri ja sitten sisäpuolelle tulee tuollainen pieni lukko joka vetää telinettä alaspäin.


Todella tyytyväinen kyllä noihin härveleihin. Jos pitää saada irti, niin pitää vain avata noi kaks lukkoa sisäpuolelta ja pyöräyttää ulospäin niin lähtee suoraa irti.

Kaiulle tein alustalevyn metallista, johon laitoin sen ruuveilla kiinni ja alusta sitten hitsillä noihin vapatelineisiin.

[Ahvenana]

Päivitettäämpäs tätäkin...
Projekti on valmis, kun anoppilasta löytyis kakkosnelonen lauta, jossa oli valmiina viemäriputkesta tehdyt vapatelineet x3. Ei tarvinnut kuin appiukolla "teetättää" (lasikantisen laulukirjan verran maksoi") luotaimen anturille teline. Tosin se teline oli alunperin aavistuksen pitkä ja lyhensin sitä sitten 15cm. 15mm:n lattateräksestä väsättiin hitsaamalla ko. teline. Kohtuu pitkillä ruuveilla vain sitten tuohon kakkosneloseen kiinni toi teline ja itse luotainpiirturi.

Ohjeiden mukainen piuhoitus kuskin penkin alle sijoitetusta akusta ja voila.

Kaikki meni tasan kaksi reissua hyvin, kunnes luotaimen anturi laittoi lyhyeksi jääneen sopimuksen irti. Ei piirtänyt minkään valtakunnan kuvaa pohjasta saati kaloista... Pitää mennä Motonettiin tekemään reklamaatiota ja huoltoon koko kaikuluotain-härpäke. Kokeiltiin kahdella eri akulla, josko toimintaan tulisi muutosta. Mutta mitä sitä turhia, eipä pelittänyt  muuten vähäisen käyttön jälkeen varsin tyytyväinen ostokseen... ja eiku motonettiin....Vrruuuuum...

[Ahvenana]

Dodiin, luotain tuli sitten huollosta. Vika ei ollutkaan itse anturissa vaan yllätys yllätys näytössä Nyt vain pitäs päästä testaan että se varmasti pelittää. Seuraava kalakeikka on luvassa VASTA elokuun puolella... emmä jaksa oottaa sinne saakka...
